Расчет вентиляции промышленных зданий

Расчет вентиляции производственного помещения

Вентиляция производственных помещений: правила организации воздухообмена

Что такое промышленная установка воздухообмена? Это сеть инженерных коммуникаций, призванная обеспечить удаление застоявшегося воздуха и своевременный приток свежего воздуха, который бы отвечал всем нормам СНиП, охраны труда и здоровья. Расчет промышленной вентиляции для всех зданий, в которых работают люди – офисные центры, промышленные и производственные цеха, должен быть выполнен профессионалами проектного и инженерного предприятия.

Промышленная вентсистема

Верно спроектированная и установленная система воздухообмена, позволит поддерживать наилучшие показатели микроклимата в зданиях, а также создать необходимые условия для работы технологического инструмента и оборудования.

Типы вентиляции

Вентиляция, устанавливаемая в офисах, многоэтажных квартирных домах, на производственных предприятиях, может быть:

  1. Естественной;
  2. Принудительной;
  3. Принудительно-приточной;
  4. Принудительно-вытяжной;
  5. Принудительной приточно-вытяжной.

Промышленная вентиляция

Естественная вентиляция обеспечивается через отверстия, такие как двери, окна, форточки. При использовании такой разводки проветривание должно быть регулярным, а окна и двери открываться один раз в час хотя бы на 5-10 минут.

Принудительная система обмена воздушных масс зависит от вентиляционного оборудования. При этом она может выполнять дополнительные функции, такие как охлаждение и подогрев воздуха, увлажнение, фильтрация.

Принудительно-приточная промышленная система подает в помещение свежий воздух. При этом отработанные массы выводятся естественным путем через те же окна и двери.

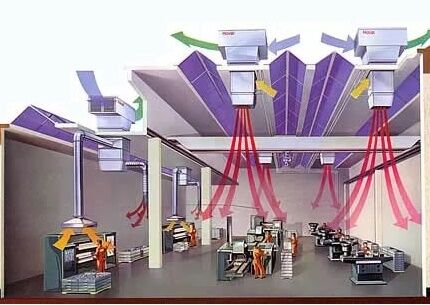

Наиболее эффективной считается приточно-вытяжная вентиляция, которая сохраняет свежесть воздуха, поддерживает оптимальные климатические условия, необходимые для работы персонала.

Приточно-вытяжная установка

Проектирование промвентиляции

Промышленная вентиляция, расчет которой должен быть осуществлен наиболее точно, способна обеспечить оптимальные условия для результативной работы сотрудников.

Такой вид деятельности, как проектирование систем воздухообмена, четко регулируется строительными нормами и стандартами, и включает в себя такие работы, как расчет системы, подбор оборудования, подготовку схем монтажа и проектных документов, включая рабочие чертежи и исполнительную документацию.

Проект промышленной сети воздухообмена

Техническое задание

На самом первом этапе проектирования должно быть разработано техническое задание. Оно разрабатывается клиентом и отражает необходимые или желательные параметры качества воздуха в помещениях, особенности процессов эксплуатации или технологии производства на предприятии, задачи сети.

По сути, техническое задание является предварительным расчетом для организации промышленной системы обмена воздуха и включает следующее:

  1. Место расположения здания с ориентацией по сторонам света;
  2. Целевое назначение объекта;
  3. Планировку и расположение комнат и помещений;
  4. Материал изготовления стен, балок, полов и перекрытий;
  5. Режим работы и особенности производственных процессов.

Расчет системы

На данном этапе в дело вступает инженерный персонал проектировщика. Целью данного этапа является выполнение детальных вычислений и определения наилучшего расположения, мощности, типа, производителя оборудования.

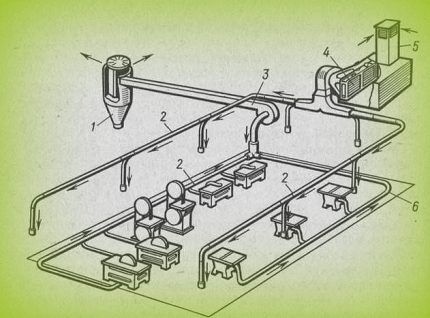

Схема вентиляционной разводки

Приведем поэтапную схему расчета.

Расчет климатических показателей

Инженеры подбирают параметры климата для холодного, теплого времени года и межсезонья. Основанием для подбора параметров является СНиП и ОСТ. Также учитываются пожелания и особенные потребности заказчика.

Кратность воздухообмена

Подсчеты необходимой кратности и объемов воздушных масс зависят от типа и назначения помещений (офисное здание, спортзал, производственный цех и т.д.). Кратность обмена воздуха определена в СНиП для одного человека. Следовательно, проектировщик должен четко знать, сколько людей должно одновременно находиться в том или ином помещении для подготовки верных и точных расчетов. При этом необходимо учитывать, что кратность обмена воздуха для нежилых помещений может составлять от 5 до 100 и более раз в час.

Для вычислений на данном этапе используются некоторые показатели:

  1. Требуемая производительность вентиляционной сети, которая исчисляется в м?/человека;
  2. Площадь вентилируемого пространства, рассчитываемая в м?;
  3. Высота помещения, в метрах;
  4. Количество людей, работающих в здании/цехе/офисе;
  5. Норма расхода воздуха на одного человека.

Расчет для офисного этажа

Расчет распределения воздушных масс

Он необходим для определения оптимального варианта ввода, движения и вывода воздуха из помещения. Также он призван обеспечить верный подбор воздухораспределительного оборудования.

Расчет воздуховодов

Инженеры выполняют расчет с целью подбора оптимальных форм и диаметров воздуховода, схемы распределяющей сети, материала изготовления, расчета мощности и типа вспомогательных приборов.

Расчет воздуховода

После того, как составлена генеральная схема сети, инженерный персонал будет производить вычисления. При этом будут учтены такие факторы, как шумовой уровень, скорость потоков воздушных масс (как правило, она составляет 4 м/с), рабочее давление системы, длина самой сети воздуховодов, количество изгибов (локтей и колен), диаметр труб, предполагаемых к использованию. При выполнении подсчетов данного этапа задача компании, подготавливающий проект – найти самое лучшее, оптимальное решение по организации системы воздухообмена. Следует отметить, что стандартом признана обеспечивающая скорость потока в 2,5 – 4 метра в секунду и уровень шума в пределах 25Дб.

Воздуховоды

Проектировщик также должен учитывать потерю давления в системе. Для этого используются специальные графики, по которым согласно диаметру участка и углу поворота на нем определяется величина потери. Далее суммы на всех участках складываются для определения общего значения снижения в системе. Если при этом на последнем участке сети давление оказывается недостаточным для нормального обмена воздуха, мощность оборудования должна быть увеличена. Для того чтобы избежать высоких показателей потери давления, специалисты рекомендуют использовать на всех участках трубы или короба одинакового диаметра или конфигурации.

График перепада давления

Калориферы для вентиляции

Для подогрева воздуха в зимний период и межсезонье проектирующая компания должна в обязательном порядке предусмотреть установку калориферов. Для этого необходимо рассчитать их мощность. Согласно строительным стандартам и нормам, воздух в помещении, в котором работают люди, не может быть ниже +18С. Поэтому для расчета мощности калорифера необходимо учесть как площадь помещения, так и климатические условия местности, в которых будет эксплуатироваться вентиляционная сеть.

Здесь также необходимо учесть подключение калорифера к сети, он может быть 2 или 3 фазным, его мощность может колебаться от 1 до 5 кВт, а температура воздуха на выходе из калорифера не должна быть ниже, чем +44С.

Калорифер промвентиляции

Завершение проектирования

Безусловно, при производстве расчетов и подготовке исполнительной документации учитываются все пожелания и требования клиента, а подбор устройств производится с учетом наиболее экономически выгодной схемы.

К проекту обычно прилагаются спецификации на основное оборудование, материалы, финансовое обоснование, чертежи системы, вспомогательного оборудования и площадок технического обслуживания.

Советы по монтажу вентиляции, практика

Сохранить:

Загрузка...

Нет комментариев

Источник: http://ProVozdyx.ru/promyshlennaya/raschet-industrialnoj-ventilyacii

Расчет вентиляции на промышленных объектах

Содержание

Промышленное производство характеризуется специфическими условиями труда, среди которых могут быть токсические, газовые, тепловые выбросы от технологического оборудования в окружающую среду. Чтобы ликвидировать подобные негативные факторы, внутри промышленного цеха организовывается производственная вентиляция – сложная, многоуровневая система нормализации микроклиматических показателей. Предназначена для отведения от рабочей зоны персонала вредных теплогазовыделений промышленной техники.



Виды производственной вентиляции

Классификация промышленного вентилирования проводится по критериям локализации, направленности и способа функционирования. Рассмотрим подробнее.

По принципу функционирования

  • Естественная. Основывается на природной циркуляции воздушных потоков с разными температурой, давлением, плотностью. Тяжелый холодный воздушный поток вытесняет более легкий и теплый. В промышленном помещении этот процесс может происходить через естественные зазоры, неплотности оконных дверных проемов, либо организованные приточные и вытяжные проемы, закрытые решетками, дефлекторами.
    Зависит от атмосферных условий, силы и направления ветра, времени года (зимой проветривание осуществляется лучше за счет сильной тяги). Данный способ подходит далеко не всем производствам, особенно там, где есть вредные выбросы от работающей техники. Может устанавливаться, например, в помещениях сельскохозяйственного направления.
  • Искусственная вентиляция. Если производство предполагает побочный эффект в виде токсичных теплогазовыделений, механическая вентиляция производственных помещений строго обязательна. Главная функция – отведение отработанного воздухопотока от рабочей зоны персонала, препятствие проникновению вредных паров в другие помещения, отсеки, а также подача свежего уличного воздуха (очищенного или неочищенного) общим потоком или адресно.
    Организовывается при помощи механических средств подачи-отведения воздушных масс (приточных, вытяжных вентиляторов, крышных установок). Является более эффективным способом очищения, циркуляции воздухопотока внутри промышленного цеха.

По принципу локализации

  • Общеобменная. Рассчитана на равномерное очищение всего цеха от вредных технологических тепловыделений, нормализуя температурно-влажностный показатель, скорость движения воздуха. Быстро справляется с небольшим процентом загрязнения воздушных масс.
  • Местная вентиляция. Применяется, когда есть локализация большого количества токсинов, паров, задымленности и т.д. в определенном месте. Устанавливается непосредственно над источником повышенного теплогазовыделения. Могут использоваться вытяжные зонты или гибкий воздуховод, подключенный непосредственно к оборудованию. Применяется совместно с общей вентиляционной системой в качестве дополнительного очищающего воздух оборудования.
  • Аварийная. Устанавливается и применяется в дальнейшем при экстренных случаях, например, пожаре, чрезмерном выбросе ядовитых веществ промышленным оборудованием, высоком уровне задымленности и др.

По принципу направленности потока

  • Установки приточной вентиляции. Принцип действия основан на вытеснении холодным притоком теплого отработанного воздуха через организованные вытяжные проемы вверху цеха. Могут быть как естественной организации, так и механической.
  • Установки вытяжной вентиляции удаляют отработанный воздухопоток вместе с частицами гари, дыма, ядовитыми парами, лишним теплом и т.д. Конструктивно могут быть общими или локальными, чаще всего с принудительным побуждением, так как естественным путем удалить загрязненный воздух довольно проблематично.
  • Приточно вытяжная установка применяется наиболее часто, обеспечивает необходимую циркуляцию воздушных масс внутри промышленного цеха. Чаще всего с механическим оснащением (приточные, вытяжные вентиляторы).



Оборудование для вентиляции производственных помещений

Система принудительной приточной вентиляции состоит из следующих элементов:

  • воздуховоды;
  • вентилятор;
  • воздушные фильтры;
  • воздушные клапаны;
  • воздухозаборные решетки;
  • шумопоглощающая изоляция;
  • калорифер (нагревание воздуха);
  • автоматический блок управления при необходимости.

Устройство механической вытяжной вентиляции организовано по такой же модели, за исключением калорифера, фильтров, которые для удаляемого воздуха не нужны.

Вентиляция горячего цеха: особенности установки

Локальная вытяжная вентиляция производственных помещений организовывается вытяжными зонтами, гибкими воздуховодами, подключенными к общей системе воздухообмена.

Кроме того, приточно-вытяжное вентилирование может оснащаться рекуператором тепла для экономии электроэнергии во время обогрева входящего потока. Приточные массы нагреваются за счет тепла удаляемого воздуха, не смешиваясь с ним при этом.



Требования к производственной вентиляции

Вентиляция и кондиционирование производственных помещений регулируется общими требованиями СанПиН, а также параметрами, характерными непосредственно данному цеху предприятия. К ним относятся:

  • механическая вентиляция производственных помещений должна отвечать правилам пожарной безопасности;
  • удаление опасных для здоровья веществ, выбросов без допуска в рабочую зону персонала;
  • обязателен гигиенический и пожарный сертификат о безопасности материалов, из которых произведены элементы вентсистемы;
  • антикоррозийное покрытие воздуховодов, либо они должны быть сделаны из материалов, устойчивых к подобным воздействиям;
  • толщина покрытия вентиляционных каналов горючей краской не должна превышать 0,2 мм;
  • для расположенных непосредственно внутри цеха рабочих зон персонала концентрация вредных веществ не должна составлять более 30 %;
  • влажностный, скоростной показатели воздухопотока не нормируются в летний период;
  • в зимний период температурный показатель воздуха внутри цеха с находящимся там персоналом – минимум 10? С, при отсутствии людей – минимум 5? С;
  • в летний период температурные показатели внутреннего и наружного воздухопотоков равны, либо внутренняя температура не превышает наружную более чем на 4? С;
  • неиспользуемые летом цеха требования к производственной вентиляции не регламентируют по температурному показателю;
  • общий уровень шума внутри промышленного цеха не должен превышать 110 дБа, сюда включается и рабочий шум системы вентилирования.

Приведенный перечень довольно общий. На практике требования к вентиляции производственных помещений дополняются индивидуальными параметрами производства, конструкции цеха, спецификой выпускаемой продукции и т.д. Кроме того, необходимо обязательно учитывать, как взаимодействуют отопление и вентиляция внутри цеха. А также следует принимать в расчет, что освещение и вентиляция производственных помещений также взаимосвязаны.

Особенности системы вентиляции гостиничного комплекса >>>>



Устройство вентиляции. Этапы работ

Согласно СНиП, производственная вентиляция и кондиционирование обязательно должны быть установлены во всех помещениях цеха без исключения.

Вентиляция и кондиционирование производственных помещений выполняют следующие задачи:

  • отведение воздушных масс, наполненных излишним теплом, ядовитыми парами, газовыми образованиями, частицами гари, дыма и т.д.;
  • дополнительная очистка системой фильтрации воздухопотока, исходящего от технологического оборудования и содержащего опасные примеси;
  • снабжение персонала постоянным притоком свежего воздуха, нормализация температурно-влажностного баланса, который определяет санитарно-гигиенический контроль.

Установка системы вентиляции производственных помещений происходит в несколько этапов:

  • подготовительный – начальный этап, на котором производится проектирование, соответствующие расчеты. Исходя из этого выбирается оптимальное оборудование, транспортируются комплектующие, основные элементы, узлы;
  • монтажный – происходит составление отдельных элементов, воздуховодов в единый комплекс. Вентиляционная система монтируется, собирается электрическая составляющая, подключается к электросети;
  • пуско-наладочный – тестовая проверка правильного функционирования, качества, эффективности, подписание акта сдачи в эксплуатацию.

Особенности вентиляции салона-парикмахерской >>>>



Проектирование вентиляции производственных помещений

Проектирование вентиляции производственных помещений – сложный, многокомпонентный процесс, который лучше всего доверить профессиональным инженерам-проектировщикам с многолетним опытом работы в данной сфере. Перечень действий, осуществляемых при проектировании системы вентиляции производственных помещений:

  • подготовка технического задания на проектирование, которое включает необходимые требования по организации воздухообмена, параметры технологического оснащения;
  • утверждение технического задания;
  • производится аэродинамический расчет общеобменной вентиляции, локальных вытяжек воздуха в производственных помещениях, цель которого – определение оптимального внутреннего сечения воздуховодных путей;
  • подбор вентиляционного оборудования по рассчитанным характеристикам, параметрам;
  • выбор дополнительных элементов, необходимых для наладки, балансировки вентсистемы;
  • составление чертежей будущей системы вентилирования при помощи специализированных программ;
  • составление схем распределения ключевых узлов системы в соответствии с нормами, требованиями.



Вентиляция производственных зданий. Документация

В число необходимой документации при проектировании и установке системы вентилирования входят:

  • базовая информация о специфике производства, конструкции помещений, зданий;
  • общая схема оптимального расположения вентиляционного оборудования;
  • спецификация вентсистемы;
  • перечень материалов, из которых необходимо изготовить элементы будущей установки;
  • документы по тепловой, противопожарной изоляции вентканалов;
  • чертежи вентиляционной сети, включающие схему здания, отметки уровня напольного покрытия, размеры и диаметр вентиляционных каналов, пересечение воздуховодов с другими конструктивными элементами и отрезки их изоляции;
  • отдельные чертежи важных узловых соединений, стыковок;
  • схемы нестандартных креплений, если они буду использоваться;
  • схемы нетипичных конструкций, элементов, узлов.

Что нужно знать о вентиляции пекарни



Для проведения установки вентиляционной системы необходима технологическая карта, в которой определяется перечень параметров, обязательных к выполнению:

  • особенности проведения монтажных работ, связанные со спецификой производства;
  • требования к транспортировке материалов, изделий, качеству проводимых работ, страховочным работам и т.д.;
  • схемы производственного контроля качества проводимых работ;
  • определение степени качества оборудования, материалов, технологии работ;
  • перечень необходимых транспортных, материальных, технологических ресурсов;
  • график выполнения установочных работ;
  • технические, экономические затраты.



Расчет системы вентиляции производственного помещения

Расчет вентиляции производственного помещения должен производиться только высококвалифицированными специалистами. Процесс довольно сложный, учитывающий многие нюансы, которые необходимо увязать в общую эффективную схему вентилирования так, чтобы она показывала необходимые результаты.

При этом необходимо помнить, что при расчете всегда учитываются виды вентиляции производственных помещений, которые решено установить. Как пример кратко приведем две формулы расчетов.

Первая из них применяется для цехов, в которых нет вредных для здоровья человека выбросов:

L = I * n

L – нужный расход воздушных масс для конкретного цеха, помещения;

I – расход воздуха для одного человека, определенный санитарно-гигиеническими, строительными нормами;

n – количественный состав персонала.

Для помещений, где предполагаются выбросы технологическим оборудованием опасных веществ, используется другая расчетная формула:

L = Lм.в. + (mв.в. – Lм.в. (Су.в. – Сп.в.)) / (С1 – Сп.в.)

Lм.в. – воздухопоток, удаляемый местными вытяжками;

mв.в. – опасные вещества (мг/ч), поступающие извне;

Су.в. – количество опасных веществ (мг/м?) в удаляемом воздухе;

Сп.в. – количество ядовитых веществ в приточном воздухе;

С1 – количество опасных веществ (мг/м?), допустимое нормами.

Если опасных веществ выделяется несколько видов, для каждого из них производятся расчеты по данной формуле, результаты суммируются.



Монтаж производственной вентиляции

Производственная вытяжная, приточная системы вентилирования запускаются в процесс монтажа только после того, как утвержден проект, проведены и согласованы все предварительные работы. Место установки, расположения основных элементов определяется на стадии проектирования.

Сначала монтируются основные структурные элементы. После от них разводится система воздуховодов. Во врем монтажа учитываются многие особенности, например, пространственная ориентация вентканалов, материал их изготовления, конструкция потолка, строительные элементы, наличие балок и т.д.

Все это непосредственно имеет значение для того, каким образом будут крепится вентиляционные узлы, трубы воздуховодов. В промышленных цехах вентканалы монтируются к потолку. Для помещений коммерческого назначения предпочтительно использовать пластиковые каналы из-за их более привлекательного исполнения. Чаще всего используются жесткие или гибкие воздуховоды, имеющие свои преимущества, особенности.

Монтаж производится в строгом соответствии с проектом, расчетами, соблюдая при этом необходимые требования к вентиляции производственных помещений.

Производственный контроль вентиляции

Для отслеживания качества микроклиматической среды непосредственно внутри рабочей зоны персонала осуществляется производственный контроль вентиляции. Следует различать проверку эффективности функционирования вентиляционной системы, воздуховодов и производственный контроль систем вентиляции.

В первом случае подразумевается проверка расхода воздуха внутри вентканалов, распределительных решеток, сверяется соответствие данных показателей с проектными расчетами.

Во втором – производственный контроль вентиляции означает снятие параметров воздушной среды именно в рабочей зоне персонала, определение уровня влажности, температуры на соответствие санитарным нормам. Также контроль систем вентиляции производственных помещений предназначен для слежения за уровнем содержания опасных, ядовитых веществ в воздухопотоке, соблюдается ли запроектированная кратность воздухообмена.

Данная процедура довольно дорогостоящая, проводится аккредитованными лабораториями. Как правило, проверяются производства с выбросом опасных веществ в воздух в процессе своей деятельности, также учреждения здравоохранения, другие общественно-культурные, социально важные объекты, которые подвергаются периодическим проверкам со стороны государства.

Выполняет следующие задачи:

  • контроль систем вентиляции производственных помещений призван обеспечить безопасные условия труда прежде всего персонала;
  • обеспечивает безопасные условия самого производства продукции;
  • отслеживать температурно-влажностные показатели, параметры кратности воздушного обмена, концентрацию вредных паров в рабочей зоне для последующей корректировки работы вентсистемы (при необходимости);
  • свести к минимуму возникновение опасных, внештатных ситуаций на производстве.

Источник: https://foundmaster.ru/ventilation/chto-takoe-proizvodstvennaya-ventilyatsiya.html

Что такое производственная вентиляция?

Основная работа, которую выполняет вентиляция производственных помещений — удаление использованного воздуха и нагнетание свежего. С ее помощью в цехах предприятия создают комфортную воздушную среду, соответствующую нормативным требованиям. Только в таких условиях можно добиться повышения производительности труда.

Содержание статьи:

Классификация вентиляционных систем

Все существующие вентиляционные системы группируют по 4 признакам:

  1. В зависимости от того, каким способом перемещается воздух, вентиляцию называют естественной, механической или искусственной, совмещенной, когда присутствуют одновременно оба варианта.
  2. Если исходить из направления воздушного потока, то вентиляционные системы можно разделить на приточные, вытяжные или приточно-вытяжные.
  3. По такому признаку, как место действия вентиляционные системы объединяют в 3 группы: общеобменную, местную, комбинированную.
  4. Основываясь на назначении, выделяют рабочую и аварийную системы.

Базой при проектировании вентиляции для рабочих мест на производстве являются нормы, прописанные в СНиПа 41-01-2003. Природный и механический воздухообмен работают по разным схемам.

Тогда как процессы, протекающие при естественной вентиляции, зависят от теплового и ветрового напора и человеку практически неподвластны, то принудительный воздухообмен возможен только при его активном участии.

Когда говорят о вентиляции на производстве, то имеют ввиду не только оборудование, но и его техобслуживание, и целый комплекс мероприятий, касающихся создания здорового микроклимата

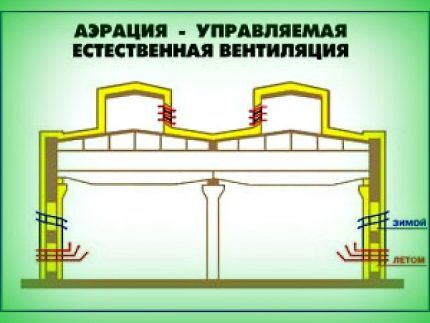

Схема действия естественного воздухообмена

Вентилирование помещений, осуществляющееся первым способом, не что иное, как простое проветривание. Происходит оно без вмешательства человека и возможно, когда ограждения недостаточно плотные, и пропускают в помещение воздух как извне, так и изнутри.

На направление оказывает влияние давление. Если его показатели имеют более высокое значение снаружи, то открывается путь для проникновения в помещение чистого воздуха с улицы, в противном случае теплый воздух из помещения находит пути выхода наружу. Зачастую эти процессы протекают параллельно.

Большой плюс естественной вентиляции заключается в том, что ее устройство не требует значительных затрат ни на оборудование, ни на подвод электропитания. Из всех существующих схем эта самая простая

Активное естественное вентилирование происходит неорганизованно в силу случайно сложившихся обстоятельств. Оно наблюдается в условиях, когда температура воздуха снаружи и внутри здания резко отличаются.

Способствует этому процессу и появление отдельных участков с высокими и заниженными показателями давления со стороны корпуса, интенсивно обдуваемой ветром и с его более защищенной стороны соответственно. При таком раскладе наблюдается инфильтрация — воздух поступает в помещение с наветренной стороны, а выходит наружу с подветренной.

Коэффициент воздухообмена, характеризующий интенсивность процесса, при естественном способе вентилирования не превышает 0,5. Комфортные условия, для находящихся в производственном помещении людей и работающего оборудования, неорганизованный вид этого типа вентиляции обеспечить не может. Здесь обязательно должны присутствовать специально разработанные системы.

Естественная вентиляция организованного вида реализуется путем аэрации или при помощи дефлекторов. Как подача, так и удаление воздуха из помещения происходит или через проемы в ограждающих конструкциях, или через воздухоотводы. В канальной вентиляции обязательно присутствует дефлектор.

Воздухообмен с использованием аэрации

В цехах, где технологией предусмотрено образование тепла в больших количествах, аэрация предполагает воздухообмен, осуществляемый через световые фонари и оконные проемы под воздействием температурного и ветрового напора. В холодных цехах ассимиляция воздуха происходит только под ветровым напором.

При устройстве аэрации необходим обязательный учет розы ветров, иначе в производственное помещение могут попасть вредные выбросы из труб соседних предприятий. Ничего не должно мешать и выходу паров, вредных газов через световые фонари.

Лучшее условия для вентиляции создает расположение строения с наветренной стороны по отношению к вредному производству. Открывание и закрывание фрамуг должно быть автоматизировано, чтобы можно было управлять ими снизу.

Разное их расположение позволяет регулировать подачу свежего воздуха. Аэрация — более подходящий вариант для цехов большого объема, в которых нет возможности применить механическую вентиляцию ввиду ее большой стоимости.

При помощи аэрации в отдельных случаях, получается организовать, основываясь на естественной тяге, эффективный воздухообмен. С этой целью устанавливают светоаэрационные фонари

Рекомендованная высота подачи воздуха в помещение при таком типе вентиляции — минимум 0,3 и максимум 1,8 м в теплый период и минимум 4 м в холодный. Оптимальный вариант — форточки специальной конструкции на 3 уровнях. Когда тепло, свежий воздух проходит через фрамуги, находящиеся внизу, а грязный — уходит через верх.

Средний ряд форточек обеспечивает поток воздуха при отрицательной температуре. За то время, пока воздушная масса достигает уровня пола, она успевает прогреться.

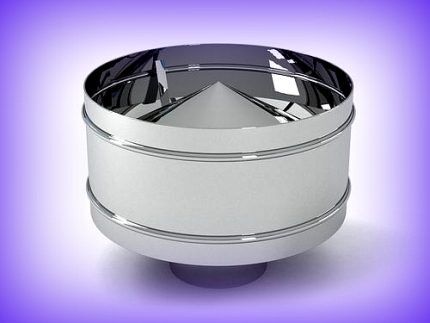

Когда необходимо удалять большой объем воздуха требуется дефлектор значительной величины или несколько меньших, равных большему по производительности

В производственных постройках небольших объемов на каналы или трубы, предназначенные для вытяжки, устанавливают дефлекторы. С их помощью удаляют отработанный воздух из цехов, где имеется общеобменная вытяжка. А также их используют для отвода нагретых газов от печей, прессов, горнов. При их установке исходят из траектории господствующего воздушного потока.

Искусственная или механическая вентиляция

Являясь более совершенной, чем естественная, этот тип вентиляции, предполагает значительные финансовые и эксплуатационные вложения. В такой системе могут присутствовать устройства не только очищающие, но и ионизирующие, увлажняющие, подогревающие воздух.

В схему механической вентиляции входит циклон (1), воздухопроводы (2), вытяжной вентилятор (3), калорифер (4), воздухозаборная шахта (5), воздухопроводы вытяжной вентиляционной установки (6)

Механическая вентиляция бывает как приточной, так и вытяжной или совмещенной, т.е. приточно-вытяжной. Преимущества ее очевидны:

  1. Она обеспечивает забор чистого воздуха, его обработку — подогрев, подсушку, увлажнение.
  2. Перемещает воздушные массы на значительные расстояния.
  3. Дает возможность подвести доставку чистого воздуха прямо на рабочее место.
  4. Позволяет убрать грязный воздух с какого угодно места и очистить его.
  5. На ее работу не влияют окружающие условия.

В основном система вытяжная и приточная работают совместно, но иногда рекомендуют использование только одного из этих двух видов. Задача приточной вентиляции — обеспечить снабжение рабочего помещения воздухом, благотворно влияющим на здоровье людей.

Применяют ее в основном там, где производственные процессы сопровождаются большими тепловыделениями, содержащими незначительное количество вредных веществ. Чистый воздух, поступающий по воздуховодам, распределяют по рабочим местам посредством применения распределительных насадок.

Системы, удаляющие из помещения воздух, содержащий различные загрязняющие вещества, называют вытяжными. Такой вид воздухообмена используют в производственных помещениях, где нет вредных выбросов и не исключено минимальное значение такого параметра, как кратность воздухообмена. Это могут быть складские, вспомогательные, бытовые помещения. Приток воздуха обеспечивают путем инфильтрации.

В случае потребности в активном и надежном воздухообмене применяют приточно-вытяжную вентиляцию. Чтобы как-то оградить малозагрязненные помещения от соседствующих с ними помещений с высокой концентрацией вредностей там, где загрязнители выделяются в небольших количествах, создают в системе небольшое давление.

Схему воздухообмена на предприятии монтируют на основе расчетов. Их точность — залог грамотного и эффективного функционирования системы

На стадии проектных работ по созданию системы приточно-вытяжного вентилирования рассчитывают расход воздуха, для чего используют формулу: Lотс = 3600FWо. Здесь F обозначает суммарную площадь проемов в м², Wо — среднее значение скорости, с которой происходит втягивание воздуха. Этот параметр зависит от токсичности выбросов и типа выполняемых операций.

Приемные вытяжные устройства могут находиться на разной высоте. Главное, чтобы загрязненные воздушные потоки не меняли своей естественной траектории движения. Выбросы, имеющие больший, чем у воздуха удельный вес, всегда находятся в нижней зоне, поэтому там же должны находиться и устройства для их забора.

В осенне-зимний период воздух, подаваемый в помещение, необходимо подогревать. Чтобы уменьшить затраты используют рециркуляцию, предусматривающую подогрев части очищенного воздуха и возврат его в помещение. При этом должны соблюдаться 2 правила:

  1. Снаружи поступает не менее 10% свежего воздуха, а в обратно подаваемом воздухе содержание вредностей не превышает 30% относительно предельно допустимой вместимости.
  2. Запрещается применять рециркуляцию на производстве, где в воздушной массе присутствует взрывоопасная пыль, микроорганизмы, способные вызывать разные болезни, выбросы, относящиеся к 1-3 классам опасности.

Выбор вида вентиляции по месту действия зависит от веса выбросов, их сосредоточения, температуры. Обобщенная вентиляция позволяет отводить весь объем грязного воздуха независимо от того, с каких точек он выделяется.

Механическая вентиляция может быть как общеобменной, так и местной. Первая из них бывает канальной и бесканальной

Наибольшее распространение получил канальный вариант. Здесь для продвижения воздуха по специальным воздуховодам предусмотрено наличие эжекторной установки или вентилятора — центробежного либо осевого.

Если воздуховоды отсутствуют, то систему называют бесканальной. Вентиляционное оборудование в этом случае монтируют непосредственно в стене или в перекрытии. Главное условие — наличие естественной вентиляции.

Возможность появления в помещении выбросов с большой степенью взрывоопасности, не позволяет монтировать на каналовоздуховоды невзрывоопасное вентиляционное оборудование, поэтому в этих случаях применяют эжекторы. Приточную общеобменную искусственную вентиляционную систему зачастую соединяют с центральным отоплением. За пределами строения организовывают воздухоприемники для поступления свежего воздуха.

Шахты располагают над крышей и над землей. Главное, чтобы вблизи приемников не было производств с вредными выбросами. Сами воздухозаборные отверстия должны находиться на расстоянии от земли минимум 2 м, а если производство размещено в зеленой зоне — минимально допустимая дистанция от уровня земли до нижней точки проема должна равняться 1 м.

Принцип действия общеобменной приточной вентиляции несложный: вентилятор засасывает воздушные массы через калорифер, здесь происходит нагрев. Далее, воздух увлажняется, а иногда подсушивается и поступает внутрь здания по специальным воздуховодам. Объем поступающего воздуха координируют, предназначенными для этой цели, клапанами или заслонками.

Концентрированные пары, газы, которые не смогла удалить вытяжная вентиляция общая и местная, разбавляет приточная общеобменная система. Также она ассимилирует избыточную влагу и тепло

Общеобменная искусственная вентиляция приточно-вытяжного вида бывает разомкнутой и замкнутой. В первом случае это 2 независимые системы, одна из которых нагнетает воздух, а вторая — параллельно удаляет предварительно обезвреженный отработанный. Подходят эти системы для цехов, где выделяются вещества 1-2 классов вредности, а само производство относится к категориям А, Б, В.

Аварийная искусственная вентиляция

Кроме рабочей вентиляции в потенциально опасных производственных помещениях, должен присутствовать и аварийный ее вариант. Делают ее в основном вытяжной. Для помещений, относящихся к категориям А, Б, Е, систему снабжают механическим приводом.

Источник: http://sovet-ingenera.com/vent/raschety/ventilyaciya-proizvodstvennyx-pomeshhenij.html
Еще интересное порево
