Пленочный пол какой лучше под ламинат

Монтаж теплого пола Caleo под ламинат и линолеум

Инфракрасный теплый пол под ламинат

Ламинированное покрытие обладает хорошими эксплуатационными характеристиками, эффектным и разнообразным оформлением. В комбинации с напольным обогревом оно является отличным вариантом для жилых помещений. Для того чтобы решить, какой теплый пол выбрать под ламинат, необходимо сравнить способы установки и нюансы использования водяного и электрических вариантов.

Содержание статьи:

Общие правила для напольного покрытия

Прогрев ламелей по толщине при использовании теплого пола происходит значительно сильнее, чем при обыкновенном «воздушном» отоплении. Поэтому к ламинату применяют дополнительные требования по его физико-химическим свойствам.

Технические требования к ламинату

По причине теплового воздействия возможно искривление ламелей. Коэффициент термического расширения у пластин небольшой, но даже с учетом этого факта необходимо использовать модели только с соединением замкового типа. В отличие от склеенного ламината, такая стыковка обладает плавающим эффектом и не допустит вспучивания при нагреве.

Для теплого пола применяют специальную перфорированную подложку. Она более жесткая, обладает пониженной толщиной и небольшим термическим (тепловым) сопротивлением (0,04 – 0,06 м2*К/Вт). Согласно нормам, указанным в стандарте EN 4725, суммарная величина сопротивления подложки и ламината не должна быть больше 0,15 м2*К/Вт. Поэтому, например, экологически чистое пробковое основание использовать нельзя, так как оно обладает хорошими теплоизоляционными свойствами.

Поверхность пола должна беспрепятственно отдавать тепло, поэтому необходимо обеспечить к ней доступ воздуха. На ламинат, под которым расположены нагревательные элементы, нельзя стелить ковры и ставить шкафы без ножек. Иначе будет происходить перегрев закрытого участка пола.

Несоблюдение температурного режима приводит к термическому расширению панелей ламината. При их плотном соединении произойдет искривление поверхности пола

Зона нагрева пола выходит за границы уложенных водяных труб, электрокабеля или электрической системы, сооруженной из инфракрасной пленки. Поэтому, желательно отступить некоторое расстояние от стен, чтобы не допускать нагрева их нижней части. Это высушивает клей, который держит обои и плинтус.

Также нужно рассчитать отступ от радиаторов отопления, печи и других источников тепла. Так необходимо сделать для предотвращения выхода температуры ламината за допустимый диапазон.

После монтажа пола нужно составить план-схему положения труб, кабелей или инфракрасных полотнищ. В результате перепланировки может возникнуть необходимость жесткого крепления к полу различных предметов, таких как барная стойка или детская спортивная стенка. В этом случае придется выполнить сверление пола до его основания. Наличие плана позволит избежать деформации нагревательных элементов.

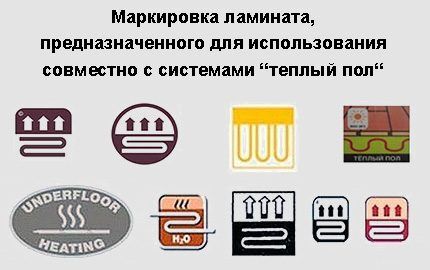

Не существует унифицированной маркировки для ламината, рассчитанного для совместного использования с теплым полом. Однако интуитивно по виду значков можно догадаться о его предназначении

Проблема выделения вредных веществ

При изготовлении ламината применяют связующие феноло-формальдегидные смолы, которые содержат метаналь (формальдегид). Этот газ относится к токсичным веществам первого класса опасности. Интенсивность его испарения зависит от величины нагрева пропитанных досок. Производитель партии указывает допустимую контактную температуру, при превышении которой может начаться процесс испарения (обычно это 27-300 C).

По этой причине необходимо придерживаться следующих правил:

  • Не превышать установленные производителем пределы нагрева ламелей. Для контроля температуры достаточно использовать термодатчики.
  • Соблюдать требования по вентиляции жилых помещений. Концентрацию метаналя, как и других вредных газов (фенол, стирол, бензол и т.д.), легко снизить за счет проветривания.
  • Выбирать продукцию с классом E0 (отсутствие эмиссии формальдегида) или E1 (минимальная эмиссия). Безопасный ламинат стоит несколько дороже обычного, но он обеспечит отсутствие проблем со здоровьем в случае сбоя системы контроля температуры.

После монтажа, для проверки работоспособности обогрева и настройки оптимальных параметров, производят тестовый запуск. Это лучше делать без постоянного пребывания жильцов в помещении. При появлении запаха формальдегида, который похож на запах новой мебели, нужно проверить температурные характеристики пола и выполнить проветривание.

Для определения концентрации формальдегида можно приобрести портативный газоанализатор. Разовый ПДК этого газа составляет 0,05 мг/м3, среднесуточный – 0,01 мг/м3

Системы теплого пола

Всего существует три общепринятых способа организации нагрева напольного покрытия: с использованием водяного контура, электрического кабеля и инфракрасных пластин. Чтобы понять какой теплый пол лучше устанавливать под ламинат, нужно рассмотреть их отличия по технологии, сложности и стоимости монтажа, а также особенности эксплуатации.

Использование водяного отопления

Для этого типа отопления используют расположенный под напольным покрытием контур, состоящий из труб небольшого диаметра, по которому циркулирует горячая вода или другой теплоноситель. Применять такой способ при поквартирном отоплении разрешено только на первых этажах, но и там нецелесообразно, так как подключение к общей системе требует согласования, а также возникнут сложности с регулировкой температуры.

Такой способ отопления часто и успешно применяют для частных домов. При правильном расчете теплообмена и качественном монтаже он достаточно эффективен. Основное преимущество водяного теплого пола – небольшая стоимость нагрева теплоносителя по сравнению с электрическими аналогами.

Себестоимость получения горячей воды для обогрева гораздо меньше затрат на оплату электроэнергии. Единственным препятствием в финансовом отношении может быть стоимость оборудования

Однако при выборе решения в пользу теплого пола, работающего на основе циркуляции горячей жидкости, придется столкнуться с некоторыми сложностями. Правильный монтаж с соблюдением всех норм достаточно сложен, но необходим для бесперебойной работы системы. Так как ремонт в случае поломки очень трудозатратный и длительный, то лучше сразу выполнить установку по всем правилам.

Для больших помещений, таких как гостиная или совмещенная с залом кухня, схему теплого пола разбивают на несколько площадок. Также необходимо выделить отдельный циркуляционный насос, так как естественное движение теплоносителя невозможно при наличии длинного горизонтального участка труб небольшого сечения. Для ванной комнаты или туалета можно использовать систему труб специальной конструкции, обеспечивающую движение воды без применения насоса.

Для равномерной поставки теплоносителя используется распределительный коллектор со смесительным узлом. Размещать его нужно в отдельный шкафчик для свободного доступа к системам регулировки. Также необходимо будет иметь представление работе его многочисленных элементов для возможности самостоятельной регулировки температуры и давления.

Уложенную на основание систему труб заливают стяжкой из трех долей песка и одной части цемента, которая будет выполнять функции аккумулятора и распределителя тепла. Использовать ангидридную (гипсовую) или магнезитовую заливку не рекомендуется, так как они чувствительны к влаге и даже небольшие дефекты в трубах вызовут проблемы.

Заливка стяжки – это всегда пыль и грязь. Даже если в помещении был выполнен чистовой ремонт, то после такой процедуры его придется проводить заново

После укладки труб необходимо выждать около 28 дней для отвердевание залитой смеси. Затем нужно подать холодный теплоноситель, постепенно увеличивая его температуру на 3-5 градусов в течение суток. Это поможет адаптировать к эксплуатационным реалиям основание, избежав его растрескивания от температуры труб. Максимальное значение температуры на входе в систему теплого пола зависит от толщины стяжки и находится в диапазоне от 40 до 55 градусов.

Таким образом, весь процесс запуска системы займет около месяца. Финишную процедуру – укладку подложки и ламината нужно проводить на стяжку, которая полностью остыла.

Водяной теплый пол можно смонтировать по «сухой» технологии. В этом случае трубы помещают в пазы, созданные пенополистирольным утеплителем или сформированные панелями настильной системы. По деревянным перекрытиям устраивают пол с водяными трубами, уложенными в металлические теплообменные пластины, которые способствуют равномерному прогреву ламината. Эффективность такого метода ниже, чем у классического варианта с применением бетонной стяжки.

Обогрев электрическим кабелем

Способ обогрева с применением электрического кабеля аналогичен водяному с позиции метода теплопередачи. Провода также заключают в стяжку, которая аккумулирует тепло и равномерно распределяет его под основанием покрытия.

Использовать ангидридную или магнезитовую стяжку можно, так как риска прорыва воды нет. Их применение позволит сократить время отвердевания бетонной основы, что уменьшит период между началом укладки кабелей и застилкой ламината до 10-12 суток.

У ангидридной стяжки два преимущества перед цементной: она самовыравнивающаяся и намного быстрее сохнет. Это важно для качества чернового покрытия и скорости выполнения работ

Всего используют три вида кабеля:

  • Одножильный резистивный. Обладает постоянной теплоотдачей по всей длине. Подключение обоих концов кабеля к электропроводке происходит в одной точке.
  • Двужильный резистивный. Обладает теми же характеристиками, что и одножильный кабель, но нет необходимости подключения концов в одном месте.
  • Саморегулирующийся. Меняет мощность собственного нагрева в зависимости от температуры среды. Способствует установлению одинаковой температуры при разных коэффициентах теплопроводности отдельных участков пола.

Также электрический пол можно приобрести в форме матов – специальной сетки, на которой зафиксирован кабель. Это будет несколько дороже, чем обыкновенные провода, однако укладка будет происходить быстрее и отсутствует риск сдвига кабелей. Правила укладки, суммарная теплоотдача и рекомендованная толщина стяжки описана в инструкции к изделию.

Сам монтаж электрических кабелей или матов немного проще и обходится дешевле, чем аналогичные работы по укладке трубок водяного отопления. Регулировка мощности у электрической системы также легче, однако постоянные затраты на обогрев значительно выше.

Технологическим препятствием к преимущественному обогреву дома с помощью электричества может стать превышение общей нагрузки относительно максимальной присоединяемой. В этом случае необходимо либо отказаться от такой идеи, либо подать заявку к поставщику на увеличение предела забираемой электроэнергии из общей энергосистемы.

Суммарное потребление электроэнергии при работе теплого пола может превышать стандартные 15 кВт максимально допустимой мощности, которую выделяют для одного жилого дома

Применение инфракрасной пленки

Пленочная система обогрева представляет собой свернутую в рулон гибкую ленту. Электрическая энергия преобразуется в излучение инфракрасного диапазона, которое попадая на поверхность предмета, нагревает ее.

Так как излучение идет в обе стороны, то снизу рулона подстилают непроводящий ток отражающий материал для предотвращения потери тепла. Обычно для этих целей используют изоляционные материалы с алюминиевой фольгой на рабочей стороне.

Главное преимущество инфракрасного метода – отсутствие необходимости монтажа обогрева в бетонную стяжку. Это значительно укорачивает время между началом работ и запуском системы в эксплуатацию.

При выполнении работ по установке инфракрасного пола нет пыли и грязи. Если в комнате уже была сделана чистовая отделка, риск ее порчи минимален

Но с другой стороны отсутствие стяжки создает одну из основных проблем пленочного обогрева. Пленку нельзя располагать под шкафами, диванами и другими тяжелыми предметами. Иначе в результате работы части полотнищ в сдавленном состоянии произойдет фрагментарный перегрев системы с полным выходом ее из строя.

Энергетическая эффективность инфракрасного обогрева выше кабельного по причине отсутствия необходимости нагрева стяжки. Отклик пленки на нагрев также происходит быстрее. Однако водяной и кабельный вариант дольше держит тепло, так как обладает большей инерционностью.

При монтаже кабелей или инфракрасной пленки необходимы навыки электрика. В процессе установки придется выполнять такие работы, как проведение проводки, изолирование контактов, подключение датчиков и терморегулятора.

Видеоуроки монтажа теплого пола под ламинат

Источник: http://sovet-ingenera.com/otoplenie/teply-pol/kakoj-teplyj-pol-vybrat-pod-laminat.html

Какой теплый пол выбрать под ламинат?

Ламинат стал весьма популярным напольным покрытием. Он обладает неплохим внешним видом, отличается легкостью в укладке, характеризуется продолжительным сроком службы. Его можно уложить в любом жилом помещении, в том числе с системами теплых полов. Но некоторые люди проявляют сомнения в данном вопросе. Укладывать теплый пол под ламинат можно, но только при соблюдении некоторых условий.

В этом обзоре мы рассмотрим:

  • Как выбрать ламинат для теплого водяного пола или его электрического аналога;
  • Достоинства и недостатки тех или иных систем теплых полов;
  • Особенности укладки водяного пола под ламинат;
  • Отзывы людей, уложивших теплые полы под ламинат.

Давайте разберемся, какой теплый пол под ламинат лучше и чему отдать предпочтение.

Выбираем подходящий ламинат

Если говорить про вопросы совместимости, то следует смело заявить, что под ламинат можно стелить любые виды теплых полов. Загвоздка кроется только в самом напольном покрытии, о котором мы рассказываем в данном обзоре. Ламинат – это многослойная плита, изготовленная из древесных волокон, объединенных специальной смолой. Верхняя часть покрывается декоративным слоем, который может иметь различные рисунки. Например, самой популярной разновидностью является ламинат под паркет.

Основой ламината является прочная подложка, отличающаяся высоким уровнем прочности. Поверх нее располагается несущий слой. Следующая часть является декоративной, которая покрывается специальным защитным покрытием. Так как для склейки отдельных частей используется смола, то использовать ламинат совместно с теплыми полами не рекомендуется – при температуре +26-27 градусов он начинает выбрасывать в воздух небезопасные химические соединения, наносящие вред здоровью человека.

Тем не менее пол с подогревом на основе ламината делать можно – для этого надо выбирать особый вид ламината со специальной пометкой, указывающей на то, что его можно нагревать. Если такая пометка есть – смело приобретаем его и приступаем к укладке теплых полов. Если пометки нет, то придется серьезно ограничивать температуру нагрева, в результате чего напольное покрытие будет едва теплым, что явно не устроит потребителя.

При выборе ламината под теплый пол, необходимо обратить внимание на следующие параметры:

  • Наличие отметки, подтверждающей возможность нагрева;
  • Уровень износостойкости – в помещениях, где чаще всего находятся люди, следует класть ламинат повышенной прочности;
  • Тип соединения – под теплые полы годится ламинат с любым типом замковых соединений;
  • Уровень влагоустойчивости – для кухонь необходимо подбирать влагостойкие модификации.

Но главным фактором является все-таки наличие пометки.

Использовать совместно с теплыми полами ламинат с клеевыми соединениями нельзя, так как такое напольное покрытие не отличается стойкостью к деформации.

Выбираем теплый пол

Мы уже выбрали ламинат под теплый пол. Теперь нам нужно проделать операцию иного рода – выбрать теплый пол под ламинат. Сделать это несложно, так как мы можем использовать любую подходящую разновидность. Для начала мы начнем с обычных водяных теплых полов.

Монтаж водяных теплых полов

Все специалисты по теплотехнике утверждают, что водяные теплые полы являются самыми надежными. А еще они экономичны, так как используют энергию отопительного котла. И если котел является газовым, то расходы на обогрев будут минимальными. Что касается электрического подогрева, то при нынешних тарифах на электроэнергию он был и остается дорогим. И эта дороговизна становится тем более заметной, чем выше площадь обогреваемых помещений.

Укладка водяного теплого пола под ламинат чаще всего производится на этапе постройки жилища. Он состоит из нескольких слоев:

  • Прочное основание – это может быть плита перекрытия или черновой пол;
  • Теплоизоляция и гидроизоляция – эти слои препятствуют утечке тепла и блокируют возможные протечки (актуально при наличии нескольких этажей);
  • Слой арматуры – залог прочности будущей бетонной стяжки;
  • Трубы – по ним циркулирует теплоноситель. Они укладываются от краев помещения к центру и обратно, образуя «улитку» - такая схема обеспечивает равномерный прогрев по всей площади;
  • Бетонная стяжка – ее толщина варьируется в пределах 5-10 см;
  • Напольное покрытие из ламината – финишный слой, готовый к эксплуатации.

Как мы уже говорили, водяные теплые полы отличаются высоким уровнем надежности. Но у них есть несколько недостатков:

  • Сложность в монтаже – чуть выше мы уже определили их примерную структуру, которая может несколько варьироваться в ту или иную сторону;
  • Длительность монтажных работ – для того чтобы бетонная стяжка обрела прочность, потребуется примерно месяц ожидания;
  • Высокая инерционность – для того чтобы полностью прогреть стяжку, нужно время. То же самое произойдет при изменении температуры пользователями – стяжка отреагирует длительным остыванием или длительным нагревом;
  • Большая толщина – полы в помещении могут подняться на 10-15 см. При монтаже в уже готовом доме нужно будет учесть высоту потолков, чтобы они не оказались слишком низкими.

Водяные теплые полы хорошо сочетаются с ламинатом, но в любом случае их нужно настроить так, чтобы их температуры не превышала безопасной нормы – уточните этот показатель в паспортных данных выбранного ламината.

Если вы хотите получить реально надежный и долговечный теплый пол, радующий экономичностью, рекомендуем обратить внимание на водяную модификацию – хоть она и сложна, зато предельно надежна.

Электрический теплый пол под ламинат

Некоторые люди не хотят связываться с водяными теплыми полами, так как считают их не самыми надежными и долговечными. Они с трудом поддаются ремонту, а ошибки в монтаже могут привести к появлению протечек. В этом плане несколько выигрывают их электрические модификации:

  • Электрические полы под ламинат с применением греющего саморегулирующегося или резистивного кабеля;
  • Греющие полы на основе нагревательных матов – они более легкие в укладке;
  • Инфракрасные теплые полы – их основой является специальная пленка, вызывающая образование тепла в напольных покрытиях, в нашем случае – в ламинате.

Давайте рассмотрим эти системы более подробно и выясним, в чем заключаются их преимущества.

Использование нагревательного кабеля

Мы можем собрать систему теплых полов с применением электрического греющего кабеля, после чего уложить на нее ламинат. Принцип укладки здесь примерно такой же, как и в случае с водяными трубами. Основой является прочное бетонной основание – это черновая стяжка или плиты перекрытия. Поверх него разматывается и укладывается кабель, подключаемый к электросети. Так как греется он равномерно, то его можно укладывать по любой схеме. Поверх укладывается армасетка, после чего заливается бетонная стяжка. Сверху на все это укладывается ламинат.

Таким образом, схема очень похожа на схему укладки водяных труб, с той лишь разницей, что вся система подключается к электросети. И если в водяной системе за поддержку температуры отвечает специальный термостатический клапан, то в электрических системах монтируются электронные датчики температуры, сообщающиеся с термостатом или централизованной системой управления.

Основные достоинства теплых полов, построенных на основе кабеля:

  • Хорошая совместимость с ламинатом – главное, не превышать максимально допустимую температуру, о чем позаботится точная электроника;
  • Отсутствие протечек – великолепный плюс, выгодно отличающий электрику от водяных систем;
  • Облегченный монтаж и более легкое подключение к электросети.

Есть и недостатки:

  • Электрическое отопление всегда дороже водяного – ламинат в комнатах будет теплым, но за это придется платить;
  • За счет стяжки толщиной 5-10 см значительно затрудняется проведение ремонтных работ;
  • Лишнее электромагнитное излучение – нельзя сказать, что оно слишком уж вредное, но лучше бы его не было.

Теплые полы на основе греющего кабеля совместимы с ламинатом, но расходы на их монтаж окажутся высокими. Также проявит себя инерционность, приводящая к лишним расходам.

Мы рекомендуем использовать саморегулирующийся электрический кабель – благодаря особой структуре, он предотвратит перегрев системы.

Использование греющих матов

Нагревательные маты полностью совместимы с ламинатом, поэтому вы можете смело монтировать теплые полы на их основе. Они отличаются легкостью в монтаже, так как кабель здесь закреплен на специальной монтажной сетке. Несомненным достоинством станет возможность обойтись без толстой бетонной стяжки – это несколько снизит затраты и избавит от высокой инерционности.

Маты хороши тем, что они позволяют экономить на потреблении электроэнергии – для этого достаточно составить оптимальную схему их расположения под ламинатом. То есть, вовсе не обязательно укладывать их там, где в будущем будет стоять мебель, так как в этом случае мы получим лишние затраты. Толщина бетонной стяжки для их монтажа составляет буквально 2-3 см, а в некоторых случаях можно и вовсе обойтись без нее.

Достоинства нагревательных матов:

  • Легкость в монтаже;
  • Возможность обойтись без стяжки;
  • Полная готовность к укладке.

Есть и недостатки:

  • Высокая стоимость готовых теплых полов – от этого никуда не деться;
  • Наличие электромагнитного излучения;
  • Некоторые сложности в электрических подключениях – кабель в этом отношении более легкий.

Тем не менее теплые полы на основе греющих матов хорошо подходят для укладки под ламинат.

Нагревательные маты лучше всего подходят для монтажа под керамогранит или кафельную плитку – это оптимальный вариант их применения.

Пленочные теплые полы

Не так давно в специализированных магазинах появилась специальная пленка, позволяющая быстро уложить теплые полы без применения бетонной стяжки. Данная пленка является источником инфракрасного излучения – оно достигает напольного покрытия и поглощается им, вызывая образование тепловой энергии. Ленточный теплый пол идеально подходит для монтажа под ламинатом. Вот его основные преимущества:

  • Легко монтировать – достаточно уложить инфракрасную пленку прямо под ламинат;
  • Низкий показатель инерционности – температура напольного покрытия быстро достигает заданного на термостате значения;
  • Легкость в ремонте – в любой момент ламинат можно снять, чтобы отыскать неисправный сегмент и заменить его;
  • Нет особого влияния на итоговую высоту полов – высота помещений практически не меняется;
  • Некоторая экономия на электроэнергии – актуально для электрического отопления.

Есть и некоторые недостатки:

  • Для укладки пленки потребуется ровная основа – размер неровностей не должен превышать 2-3 мм. Если неровности слишком большие, необходимо выровнять черновой пол с помощью специальной выравнивающей смеси;
  • Необходимо уделить особое внимание электрическим соединениям – в противном случае возможны локальные перегревы (на местах соединений).

Но в целом это оптимальный вариант для создания теплых полов под ламинат.

Монтаж на готовое бетонное основание осуществляется следующим образом:

  • Укладывается теплоотражающий материал;
  • Производится монтаж инфракрасной пленки;
  • Проводятся электрические подключения;
  • Устанавливаются температурные датчики;
  • Проводится тестирование работоспособности системы.

На последнем этапе на готовые теплые полы укладывается ламинат – система готова к эксплуатации.

Купить инфракрасную пленку вы сможете в любом магазине теплотехники. Цены на нее стартуют с отметки в 270-300 руб./м за модификацию шириной 50 см.

Отзывы пользователей

Мы уже определились, что самыми оптимальными для укладки под ламинат являются теплые полы инфракрасного типа, изготавливаемые на основе пленки. Давайте посмотрим, чему отдают предпочтение люди.

Алексей, 31 год

Занимаюсь ремонтом помещений и часто связываюсь с теплыми полами. На мой взгляд, идеальным вариантом для укладки под ламинат являются водяные системы. Они могут показаться сложными в монтаже и дорогими. Но, поверьте – вы потратитесь всего один раз, а получите в свое распоряжение надежную и долговечную конструкцию. А протечек бояться не стоит – просто уложите в стяжку трубы из сшитого полиэтилена, отличающиеся высокой надежностью. В свое время я смонтировал немало подобных систем, и еще никто не предъявил претензии.

Федор, 42 года

Жена захотела установить в комнатах теплые полы. А так как у нас уже был хороший ремонт с ламинатом, то портить его не хотелось. Да и высота потолков в доме всего 2,6 м – бетонная стяжка уменьшила бы их еще на 10 см. В результате остановился на пленочном обогреве. Снял напольное покрытие, заменил подложку на теплоизоляцию, постелил пленку, провел подключение, смонтировал датчик температуры и термостат – получилось просто, надежно и функционально. Полы греются очень быстро, также быстро они остывают, если потребуется уменьшить температуру их нагрева.

Илья, 48 года

Перед рождением ребенка постелили теплые полы в детской комнате, остановившись на инфракрасной пленке. C укладкой справился за день, так как площадь не очень большая – всего 12 кв. м. Через месяц начали чувствовать запах чего-то подгорелого. Когда он усилился, я обесточил систему и снял ламинат – в одном месте на пленке было обгорелое пятно, как будто на ней разжигали костер. Испугавшись пожара, пленку демонтировали, а в комнате установили дополнительный конвектор на 500 Вт – так безопаснее.

Источник: https://remont-system.ru/teplyy-pol/optimalnaya-sistema-teplyh-polov-dlya-ukladki-pod-laminat

Какой теплый пол выбрать под ламинат: сравнительный разбор лучших вариантов

Популярность полов из ламината объяснить легко – они красивы, долговечны, прочны и просты в монтаже. Однако не все так хорошо, как могло бы быть. Ламинат, хоть и может быть похож на дерево по фактуре и расцветке, все-таки не обладает достаточной теплоемкостью и может казаться холодным при передвижении по нему. Потому многие владельцы квартир и домов, особенно проживающие на первых этажах, всерьез озабочены подогревом пола. Инфракрасный теплый пол под ламинат может стать оптимальным вариантом решения проблемы холодного пола.

Инфракрасный теплый пол под ламинат

Содержание статьи

Что такое инфракрасный обогрев?

Инфракрасный теплый пол напоминает по внешнему виду плотную пленку с черными полосами на ней. Однако тепловые маты – это лишь часть сложной электрической системы, которая позволяет подогреть основание в квартире.

Инфракрасный пленочный пол

Подогрев полов в этом случае происходит за счет инфракрасного излучения, которое появляется благодаря расположенной между листами прозрачной пленки карбоновой пасте. Она нанесена параллельными линиями и выглядит, как те самые черные полосы. Излучаемые волны имеют длину 5-20 мкм. Система, благодаря дополнительным элементам, подключается к электросети, где проводником тока выступает соединение из меди и серебра.

Укладка листов пленочного теплого пола

На заметку! Углерод имеет довольно высокий показатель теплопроводности, за счет чего потребление электроэнергии можно значительно снизить. Именно поэтому инфракрасные полы можно назвать довольно экономным вариантом обогрева для полов. По крайней мере, расходы на коммунальные услуги в этом случае гораздо ниже, чем при использовании обычных электрических или водяных полов.

Ограничение температуры деревянного пола

Основная часть системы инфракрасного подогрева – это как раз те самые полосатые пленочные нагреватели. Они реализуются в рулонах и могут иметь ширину 50 см или 100 см. Резать их удобно, так как примерно через каждые 25 см здесь предусмотрена линия отреза, что позволяет купить именно столько пленки, сколько нужно для обустройства системы подогрева в конкретном помещении. Пленка продается метрами.

Внимание! Производить отрез пленки в не обозначенном специальной маркировкой месте строго запрещено! Это выведет из строя полотно и оно работать не будет.

Как резать пленочный теплый пол

Мощность инфракрасных пленок составляет 150, 200 или 440 Вт/м2. Эти показатели пригодятся во время расчетов, касающихся обустройства системы теплого пола, для выявления нагрузки на электрическую систему дома. Для ламината оптимально использовать маты, обладающие мощностью 150 Вт/м2. Они позволят подогреть полы максимум до 40-45 градусов, а большей температуры и не нужно. В противном случае по полам будет неприятно ходить, да и на самом покрытии более высокие значения скажутся негативно. Оптимальная температура для ног – около 27 градусов.

Характеристики инфракрасных теплых полов

Также в систему теплого пола с инфракрасным подогревом обязательно входят:

  • терморегулятор;
  • термодатчик;
  • специальные клипсы или зажимы;
  • провода для подключения системы.

Система инфракрасного пола обладает высокой надежностью, так как подключение отдельных элементов производится параллельно – в случае неполадок в одном из элементов, остальные будут продолжать работать.

Устройство инфракрасной пластины

Можно ли устанавливать инфракрасный тёплый пол под ламинат?

Теплоемкость ламината выше, чем плитки, а его теплопроводность по сравнению с этим же материалом ниже. Ламинированные полы не любят высоких температур, а потому не должны нагреваться чрезмерно. Если под ламинат установить водяную или электрическую систему подогрева, то придется обеспечивать постоянное повышение температуры нагревателя, что скажется негативно и на самом материале, и на размере коммунальных платежей.

Ламинат не любит резких перепадов температур, которых не избежать при установке любой другой системы подогрева. В случае негативного температурного воздействия имеется риск появления в материале щелей, трещин, пол может начать скрипеть. Ни водяной, ни электрический пол не обеспечат оптимального подогрева поверхности по уровню подогрева и равномерности.

Укладка ламината поверх инфракрасного теплого пола

Благодаря небольшой толщине, ламели прогреваются оперативно, ведь ИК лучи довольно быстро будут распространяться по всему материалу. Также, если полы сделаны правильно, излучение не будет уходить в сторону чернового основания, на котором лежит пленка, а значит, утечки тепла не будет. Таким образом, ИК полы – самый оптимальный вариант для подогрева полов из ламината.

ИК обогрев пола

Преимущества использования пленочного обогрева

ИК обогрев полов обладает массой преимуществ, которые делают его одним из лучших вариантов для подогрева ламинированных полов:

  • оптимальное и равномерное распределение температуры по всей площади пола;
  • экономность;
  • оптимальный уровень температуры пола – в пределах 45 градусов;
  • быстрый прогрев поверхности;
  • простота монтажа и ремонта;
  • отсутствие необходимости в монтаже стяжки, так как напольное покрытие может быть уложено на тепловые маты;
  • длительный срок бесперебойной работы.

Инфракрасный пленочный теплый пол Luchi

Главный недостаток таких полов – это достаточно высокая стоимость оборудования и материалов, но вложения будут полностью оправданы, если учесть все достоинства системы.

Какой выбрать ламинат для теплых полов ИК?

Перед тем как окончательно остановить свой выбор именно на инфракрасном типе подогрева полов, необходимо изучить информацию о том, какой ламинат может без вреда для себя укладываться поверх этого типа нагревателей. Подходящий материал должен иметь специальную маркировку в виде «змейки». Именно это обозначение и сообщает будущему владельцу теплого ламинированного пола о том, что ламинат подходит для обустройства системы подогрева.

Процесс укладки ламината поверх ИК теплого пола

На заметку! Специалисты рекомендуют приобретать бельгийский ламинат фирмы Quick-Step. Сроки его использования составляют более 25 лет при бережном отношении.

ИК теплый пол под ламинат – тонкости технологии

Монтаж системы инфракрасного пола хоть и прост, но требует внимания и имеет определенные особенности. Все-таки работы производятся с использованием системы электропитания дома, потому ошибок тут допускать не следует. В противном случае полы или не будут работать, или попросту станут опасными для владельца дома.

Можно ли класть ламинат на теплый пол

Еще до начала монтажа составляется полная и точная схема укладки полов, на которой обозначаются и сами ИК маты и все элементы управления системы. Также обязательно отмечаются места установки терморегуляторов, термодатчиков и прочего оборудования. Важно помнить, что все провода, которые будут идти от системы подогрева, подводятся как раз к терморегулятору.

Терморегулятор обычно устанавливается на стене, а чтобы скрыть все провода, рекомендуется проштробить в ней неширокую канавку, в которую и будут уложены коммуникации. Таким образом, они не будут бросаться в глаза, ведь после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

Терморегулятор теплого пола

На заметку! Если нет желания штробить стены, то все коммуникации можно спрятать в пластиковый желоб, закрепленный на стене.

Также сначала на бумаге, а потом и на самом полу рисуется схема расположения всех инфракрасных пленок. Эта процедура, помимо удобства при последующем монтаже, поможет и точно рассчитать расход всех материалов – проводов, пленок и т. д. На схеме отмечаются и места подключения всех проводов.

Нюансы при работе с ИК пленкой, которые следует учесть еще до начала монтажа:

  • пленка раскраивается только по четко обозначенным для этого линиям;
  • чтобы было меньше мест соединений отдельных отрезов, пленка должна раскатываться вдоль длинной стены комнаты;
  • между стеной и первой линией пленки должен оставаться зазор – его ширина не может быть менее 25 см;
  • в схему сразу вносятся обозначения мест, где будет стоять мебель (тумбы, шкафы, диваны и т. д.) – под ними пленка не укладывается, что позволит снизить расход материала, да и в будущем в этом месте пол не перегреется, а значит, система не перегорит;
  • каждая полоса ИК пленки укладывается на расстоянии 5 см от соседней;
  • нулевой и фазный провода не должны пересекаться при подключении, поэтому они подключаются только с противоположных сторон пленки;
  • термодатчик должен располагаться в самом прохладном месте в комнате таким образом, чтобы он находился посередине одного ИК элемента;
  • длина одной ИК полосы не может быть более 8 м;
  • подходящее место для терморегулятора – 15 см от уровня пола;
  • отдельные полосы пленки не могут укладываться внахлест или друг на друга.

Схема подключения ИК пола

На заметку! Не стоит беспокоиться, что нагрев пола будет недостаточным, если пленка будет лежать не на всей поверхности пола. Дело в том, что для оптимального подогрева достаточно, чтобы нагреватели закрывали всего 40-60% основания комнаты.

Готовим основание

Черновой пол должен быть ровным и чистым – сор и крупногабаритный мусор не допускаются, также важно удалить камешки, песок, пыль. Пол рекомендуется проверить на прочность, трещины и зазоры отремонтировать, выровнять до приемлемых параметров.

Совет! Чтобы бетонное основание меньше пылило, его рекомендуется обработать грунтовочной смесью, хотя процедура эта необязательна.

Также на черновые полы должен быть постелен теплоизоляционный материал. Рекомендуется использовать фольгированный. Блестящая сторона должна быть вверху. Полосы укладываются стык в стык. Толщина фольгированного материала должна быть около 2-3 мм. Закреплять материал удобнее всего при помощи двухстороннего скотча, а щели между отдельными полосами можно закрыть обычным скотчем. Затем в материале будут вырезаны небольших размеров углубления, в которые помещаются клеммы, провода и другие коммуникации. Тогда основание для капризного ламината будет оптимально ровным. Также на основание пола рекомендуется постелить и слой гидроизоляционного материала.

Укладка фольгированного теплоизолятора

Материалы и инструменты

Что может понадобиться для установки системы ИК полов? Это могут быть следующие инструменты и материалы:

  • непосредственно сама ИК нагревающаяся пленка;
  • теплоотражатель;
  • термодатчик и регулятор температур;
  • скотч обычный и двухсторонний;
  • электрические провода;
  • зажимы и материал для изоляции проводов;
  • гидроизоляционный материал (например, пленка полиэтиленовая);
  • нож, ножницы, карандаш, линейка, рулетка.

Монтаж контактов ИК системы

В начале статьи приводилось описание ИК пленки, однако на самом деле она бывает не только карбоновая.

Таблица. Виды нагревательной пленки.

ВидХарактеристика

Углеродная или карбоновая

Оптимальный вариант ИК пленки, используемой для обустройства системы подогрева полов. Ее описание и приводилось в статье выше. Нагреватель состоит из двух слоев пленки, между которыми имеются полосы углеродных элементов, благодаря которым и происходит нагрев. Материал экологичен, эффективен, надежен, экономен, не оказывает негативного воздействия на здоровье человека. Срок службы – десятилетия. Теплоотдача равна 97%. Основные страны-производители таких полов – Нидерланды и Южная Корея.

Биметаллическая

Такой пол создается также из двух слоев полиуретановой пленки, между которыми укладывается проводник, созданный из меди и алюминия. Монтаж такой системы несколько сложнее из-за отсутствия заземляющего провода. Материал также может использоваться под ламинат (нельзя использовать такие системы нагрева под керамическую плитку и керамогранит). Система функциональна, хорошо распределяет тепло, подходит для использования в российских условиях климата.

Нагревательная пленка NAOS Heatflow

В пленке Heatflow используется углеродно-волоконное полотно в качестве нагревательного элемента, которое представляет собой смесь углеродного волокна с углеродной пастой

Благодаря методу склеивания с помощью специального токопроводящего полимера, NAOS Heatflow исключает возникновение электрической дуги

Также существует еще один вид ИК пленки. Он появился сравнительно недавно, но уже стал пользоваться большим спросом. Это пленки со сплошным карбоновым покрытием. В отличие от стандартной углеродной ИК пленки, такой материал практически не выходит из строя при повреждении – то есть полы всегда будут теплыми.

На заметку! Если повредить одну иди несколько полос обычного ИК пола, то в месте их расположения он прогреваться не будет. Однако при использовании пленки со сплошной полосой карбона, пол будет прогреваться так же равномерно, даже если был поврежден. Просто в месте пореза или обрыва материал будет чуть прохладнее, но греть продолжит.

ИК пол на карбоновой основе

Монтаж пленочного пола

Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.

Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.

Шаги, фотоОписание действий

Шаг 1

Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.

Шаг 2

На стене выбирается место, где будет располагаться терморегулятор.

Шаг 3

Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.

Шаг 4

Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.

Шаг 5

Стыки теплоотражателя проклеиваются скотчем.

Шаг 6

ИК пленка располагается на теплоотражателе так, чтобы  медная полоса была внизу.

Шаг 7

Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.

Шаг 8

Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.

Шаг 9

Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.

Шаг 10

Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.

Шаг 11

Клемма зажимается плоскогубцами.

Шаг 12

Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.

Шаг 13

Провода вставляются в клемму и фиксируются при помощи плоскогубцев.

Шаг 14

Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки. Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы.

Шаг 15

Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции.

Шаг 16

Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.

Шаг 17

Вырезы на теплоотражателе делаются также под контакты и провода.

Шаг 18

Все провода в углублениях заклеиваются скотчем.

Шаг 19

На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.

Шаг 20

Производится тестирование системы. Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.

Шаг 21

ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.

Шаг 22

Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.

Видео – Монтаж теплого пола под ламинат

Особенности монтажных работ

И напоследок – несколько советов по проведению монтажа системы ИК подогрева:

  • влажность в помещении, где производятся работы, должна быть не более 60%;
  • монтаж ИК полов производится при температуре 0 градусов и выше;
  • термопленка даже для проверки должна подключаться к сети только в развернутом состоянии – в рулоне ее подключать нельзя;
  • если пленка была повреждена в месте пролегания графитового (черного) слоя, то место повреждения обязательно изолируется в двух сторон;
  • термодатчик нужно подключать так, чтобы в случае необходимости его можно было легко заменить;
  • если в квартире случился потоп, то полы важно срочно отключить и не использовать, пока они не просохнут.

Инфракрасный теплый пол

Если система ИК нагрева полов была подключена правильно, то прослужит десятилетия. Все работы важно проводить внимательно и аккуратно – только в этом случае можно получить желаемый результат!

Антон Свистуновглавный редактор

Автор публикации09.08.2017

Понравилась статья?
Сохраните, чтобы не потерять!

Источник: https://pol-exp.com/infrakrasnyj-teplyj-pol-pod-laminat/
Еще по теме:
